Монтаж подвесной системы Т-профиля «ПМЗ»

Удобен и прост в установке.

Для монтажа рекомендуется использовать отдельные независимые крепежные элементы, предусмотренные проектной документацией.

Монтаж подвесной системы Т-профиля «ПМЗ»

Поперечные профили имеют на концах замокПоперечные профили имеют на концах замок, который при соединении поперечных профилей с несущими обеспечивает прочность конструкции.







Поперечные профили вставляют справа друг от друга в прорези несущих профилейПоперечные профили вставляют справа друг от друга в прорези несущих профилей и легким усилием вдвигают до упора.







Несущие профили имеют надежный замокНесущие профили имеют надежный замок, позволяющий легко и быстро соединить внахлест два профиля. Форма прорези обеспечивает быструю и аккуратную сборку.

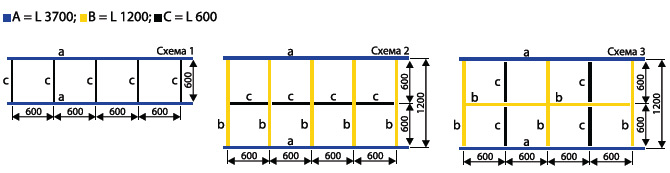

Рекомендуемые схемы монтажа

Рекомендуемые схемы монтажа подвесной системы Т-профиля ПМЗ

Состав

Решетка Грильято


Расход материала для конструкции подвесной системы Т-профиля «ПМЗ»

Наименование материалов ед.
изм.
расход на м2
схема 1 схема 2 схема 3
Несущий профиль L=3700 (а) пог. м 1,68 0,84 0,84
Поперечный профиль L=1200 (b) пог. м 1,68 1,68
Поперечный профиль L=600 (с) пог. м 1,68 0,84 0,84
Подвес S-3 шт. 2,4 1,2 1,2
Дюбель анкерный шт. 2,4 1,2 1,2
Уголок белый стальной  пог. м расход зависит от периметра помещения
Дюбель для крепления уголка к стене шт. кол-во зависит от длины периметрального уголка из расчета 2 дюбеля на 1 пог. м
Потолочная плита м2 1,0
Тепло- или звукоизолирующий материал м2 по желанию заказчика




Вниманию строителей!

Обратите внимание на сборку конструкции из Т-профилей.

При монтаже подвесной системы потолка (Т-профилей) расстояние между подвесами не должно превышать 1000 мм.

В случае установки светильников используются дополнительные подвесы в количестве 4 штук.

Расстояние между подвесами в местах установки светильников не должно превышать 600 мм.
