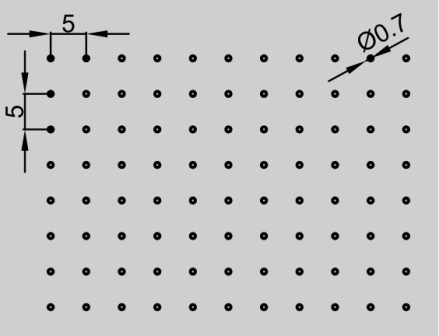

— Назначение в соответствии с DIN: Rg 0,70 – 5,00
— Вид: отверстия 0702
— Диаметр отверстия: 0,7
— Расстояние: 5
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 1,54 %
Схема (PDF, 170 Кб)
|
|
|
|
 |
— Назначение в соответствии с DIN: Rg 1,50 – 4,00
— Вид: отверстия 1511
— Диаметр отверстия: 1,5
— Расстояние: 4
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 11,0 %
Схема (PDF, 231 Кб)
|
|
|
|
 |

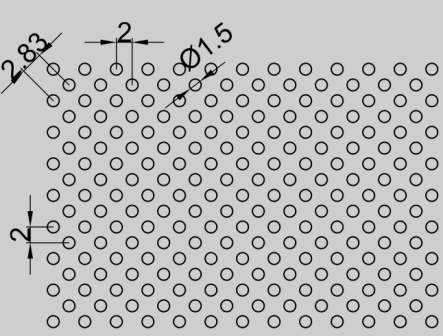

— Назначение в соответствии с DIN: Rg 1,50 – 2,83
— Вид: отверстия 1522
— Диаметр отверстия: 1,5
— Расстояние: 2,83
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 22 %
Схема (PDF, 362 Кб)
|
|
|
|
 |

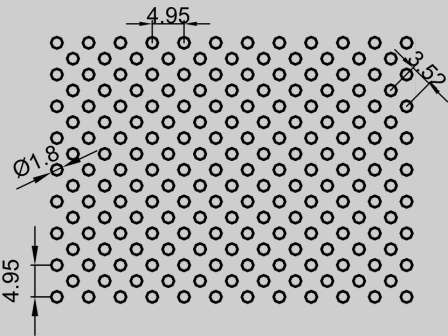

— Назначение в соответствии с DIN: Rg 1,80 – 3,52
— Вид: отверстия 1821
— Диаметр отверстия: 1,8
— Расстояние: 3,52
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 20,77 %
Схема (PDF, 272 Кб)
|
|
|
|
 |

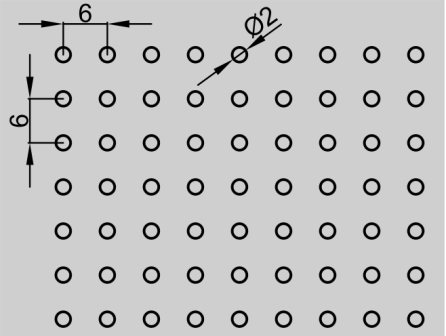

— Назначение в соответствии с DIN: Rg 2,00 – 6,00
— Вид: отверстия 2009
— Диаметр отверстия: 2
— Расстояние: 6
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 8,7 %
Схема (PDF, 169 Кб)
|
|
|
|
 |

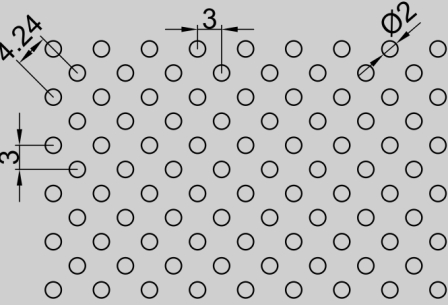

— Назначение в соответствии с DIN: Rg 2,00 – 4,24
— Вид: отверстия 2017
— Диаметр отверстия: 2
— Расстояние: 4
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 17,4 %
Схема (PDF, 226 Кб)
|
|
|
|
 |

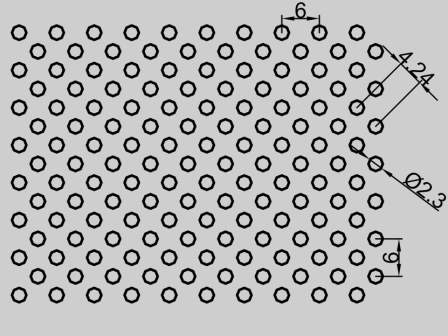

— Назначение в соответствии с DIN: Rg 2,00 – 4,24
— Вид: отверстия 2017
— Диаметр отверстия: 2
— Расстояние: 4
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 17,4 %
Схема (PDF, 215 Кб)
|
|
|
|
 |

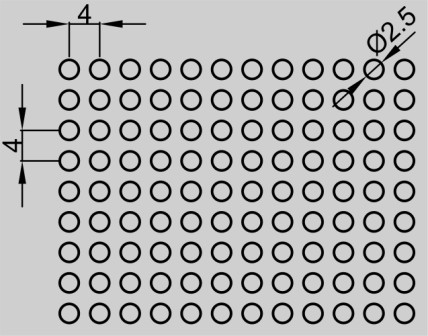

— Назначение в соответствии с DIN: Rg 2,50 – 4,00
— Вид: отверстия 2531
— Диаметр отверстия: 2,5
— Расстояние: 4
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 31 %
Схема (PDF, 894 Кб)
|
|
|
|
 |

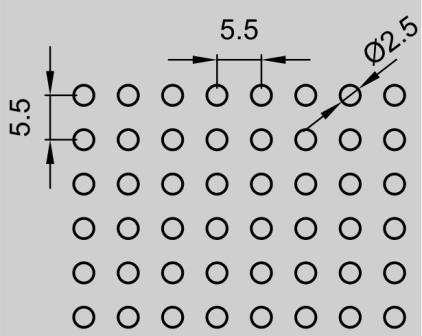

— Назначение в соответствии с DIN: Rg 2,50 – 5,50
— Вид: отверстия 2516
— Диаметр отверстия: 2,5
— Расстояние: 5,5
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 16,2 %
Схема (PDF, 184 Кб)
|
|
|
|
 |

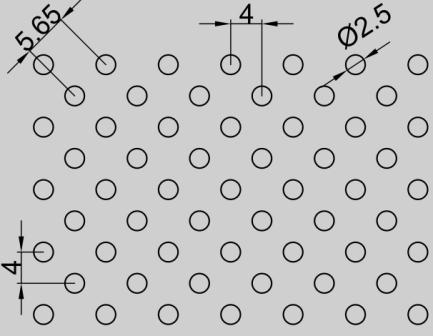

— Назначение в соответствии с DIN: Rg 2,50 – 5,65
— Вид: отверстия 2515
— Диаметр отверстия: 2,5
— Расстояние: 5,65
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 15,5 %
Схема (PDF, 197 Кб)
|
|
|
|
 |

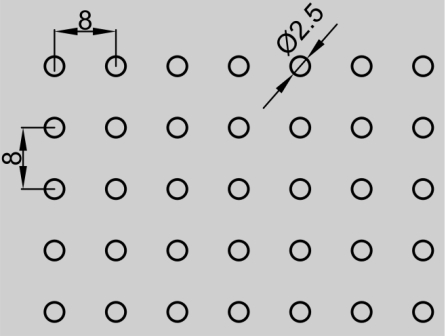

— Назначение в соответствии с DIN: Rg 2,50 – 8,00
— Вид: отверстия 2508
— Диаметр отверстия: 2,5
— Расстояние: 8
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 7,67 %
Схема (PDF, 151 Кб)
|
|
|
|
 |

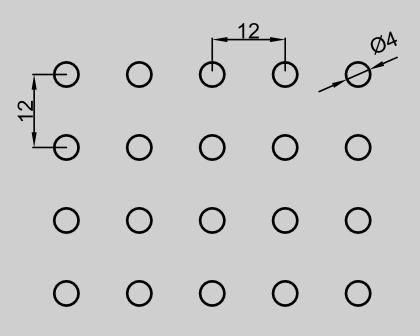

— Назначение в соответствии с DIN: Rg 4,00 – 12,00
— Вид: отверстия 4009
— Диаметр отверстия: 4
— Расстояние: 12
— Отверстия: радиальные, линейное расположение
— Свободное пространство: 8,73 %
Схема (PDF, 132 Кб)
|
|
|
|
 |

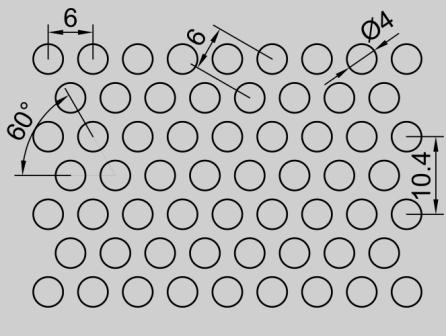

— Назначение в соответствии с DIN: Rg 4,00 – 6,00
— Вид: отверстия 4040
— Диаметр отверстия: 4
— Расстояние: 6
— Отверстия: радиальные, диагональное расположение
— Свободное пространство: 40,28 %
Схема (PDF, 202 Кб)
|
|
|
|
 |

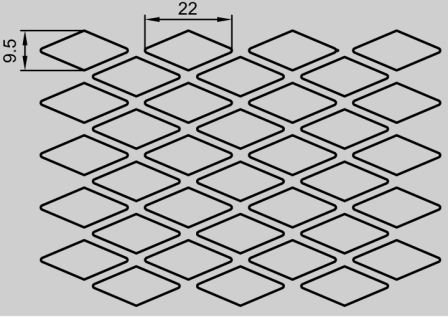

— Назначение в соответствии с DIN:
— Вид: бриллиант 22/9,5
— Диаметр отверстия:
— Расстояние: 25 00 мм / 12,50 мм
— Отверстия:
— Свободное пространство: 66,8 %
Схема (PDF, 126 Кб)
|
